Артикул: 1798460000

Описание товара:

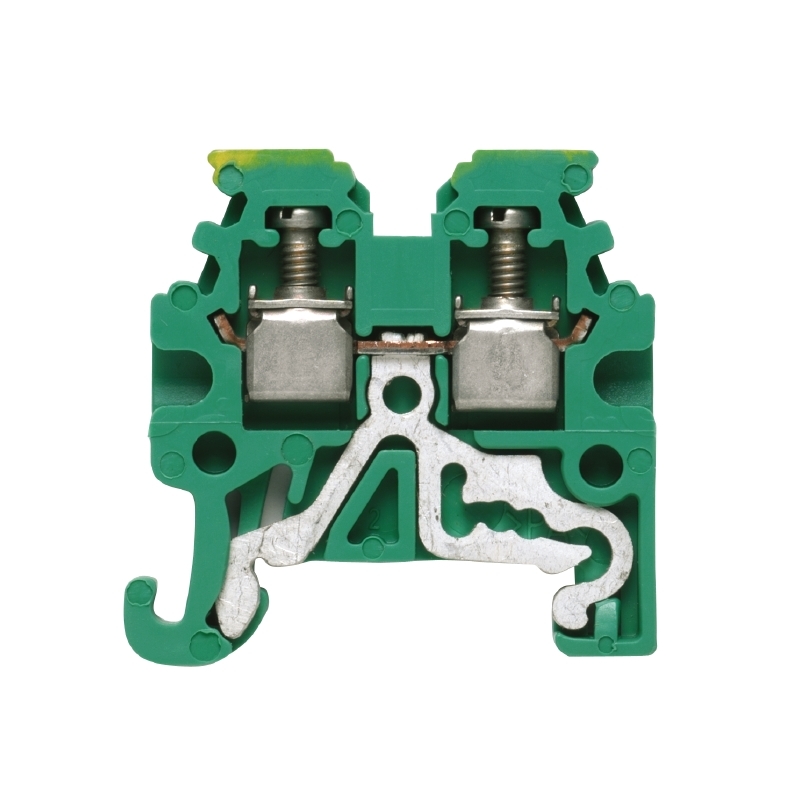

1798460000 WEIDMULLER WPE 1.5/R3.5 Клеммы PE, Винтовое соединение, 1.5 mm2, 180 A (1,5 мм?), зеленый/желтый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Страна производства

Германия

Минимальная норма отпуска

100.0000

Ед. изм.

штук

Артикул

1798460000

395.14 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клеммы PE Weidmuller WPE 1.5/R3.5 1798460000

Icon Icon Icon

Общие данные заказа
Тип	WPE 1.5/R3.5
Номер для заказа	1798460000
Исполнение	Клеммы PE, Винтовое соединение, 1.5 mm2, 180 A (1,5 мм?), зеленый/желтый
GTIN (EAN)	4032248330003
Норма упаковки (VPE)	100 Шт.

Размеры и массы
Ширина	3,5 мм
Ширина (в дюймах)	0,138 inch
Высота	24,5 мм
Высота (в дюймах)	0,965 inch
Глубина	24 мм
Глубина (дюймов)	0,945 inch
Глубина с DIN-рейкой	25 мм
Масса нетто	2,14 g

Температуры
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Расчетные данные согласно CSA
Поперечное сечение провода, макс. (CSA)	18 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1057876

Расчетные данные согласно UL
Разм. провода Заводская электропроводка, макс. (UR)	18 AWG
Разм. провода Заводская электропроводка, мин. (UR)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	18 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	26 AWG
Сертификат № (UR)	E60693

Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX)	DEMKO14ATEX1338U
Сертификат № (IECEX)	IECEXULD14.0005U
Поперечное сечение провода, макс. (ATEX)	1.5 mm2
Поперечное сечение провода, макс. (IECEX)	1.5 mm2
Обозначение EN 60079-7	Ex e II
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Указание по установке	привинченный

Параметры системы
Исполнение	Винтовое соединение, С соединением защитного заземления (PE), с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Монтажная рейка	TS 15
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Размеры
Смещение TS 15	13,5 мм

Расчетные данные
Расчетное сечение	1,5 mm2
Расчетное напряжение относительно соседней клеммы	400 V
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	1,83 m?
Номинальное импульсное напряжение	4 кВ
Расчетное импульсное напряжение относительно соседней клеммы	6 kV
Степень загрязнения	3

Расчетные данные PE
Расчетный кратковременный ток	180 A (1,5 мм?)
Функция PEN	Нет

Характеристики материала
Материал	Материал Wemid
Цвет	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (дополнительное соединение)
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	1,5 mm2

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	1,5 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,13 mm2
Длина зачистки изоляции	7 мм
Зажимной винт	M 2
Калибровая пробка согласно 60 947-1	A1
Количество соединений	2
Момент затяжки, мин.	0,3 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 16
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,4 x 2,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	0,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	1,5 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	1,5 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - технические данные	Рекомендуется PZ 6/5 в качестве обжимного инструмента для 1,5 мм? с концевой муфтой

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	CFAT_WPE 1.5_R3.5.pdf IECEXULD14.0005U_e.pdf DE_PT1002_20160414_245_ISSUE01.pdf ACF-ATEX_4786180920
Пользовательская документация	NTI_ IECEx_WDU-WPE 1.5_R3.5.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000901
ETIM30	EC000901
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-20
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-41
eClass 9.0	27-14-11-41
eClass 9.1	27-14-11-41

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	3
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Страна производства	Германия	Другие товары
Минимальная норма отпуска	100.0000
Ед. изм.	штук
Артикул	1798460000
Артикул производителя	1798460000
Модель	WPE 1.5/R3.5
