Проходные клеммы - OTTA 25-M6

Отзывов: 0

Добавить отзыв

Артикул: phc-0790491

Описание товара:

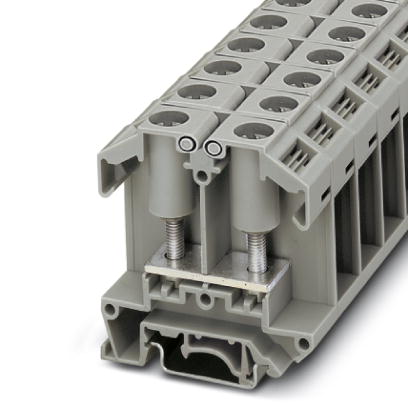

Проходные клеммы - OTTA 25-M6 - 0790491 Phoenix contact

Универсальная клемма с болтовым зажимoм, сечение: 1 - 25 мм?, ширина: 18 мм, цвет: серый

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-0790491

Артикул производителя

0790491

699.09 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходные клеммы - OTTA 25-M6 - 0790491 Phoenix contact

Универсальная клемма с болтовым зажимoм, сечение: 1 - 25 мм?, ширина: 18 мм, цвет: серый

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Длина	60 мм
Ширина	18 мм
Высота NS 35/7,5	64,5 мм
Высота NS 35/15	72 мм
Высота NS 32	69 мм

Общие сведения

Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	101 А
Номинальное напряжение U_N	800 В (Номинальное напряжение приведено для изолированного кабельного наконечника)
Открытая боковая стенка	ja
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2,2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Прочность насадки на крепежное основание	NS 32/NS 35
Заданное значение	10 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	25 мм?
Кратковременный ток	3 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	16
Сечение провода AWG/kcmil, макс.	4
Резьба винтов	M6
Мин. момент затяжки	3,2 Нм
Момент затяжки, макс.	3,7 Нм
Тип подключения	Болтовые клеммы
Подключение согласно стандарту	DIN 46 234
Сечение, мин.	1,5 мм?
Сечение, макс.	25 мм?
Наружный диаметр	6,5 мм
Диаметр болта	6 мм
Подключение согласно стандарту	DIN 46237
Сечение, мин.	2,5 мм?
Сечение, макс.	6 мм?
Наружный диаметр	6,5 мм
Диаметр болта	6 мм

Характеристики

Вес и габариты
Вес (грамм)	55.01
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-0790491
Артикул производителя	0790491
Модель	OTTA 25-M6
EAN	4017918005603
