Артикул: phc-3206490

Описание товара:

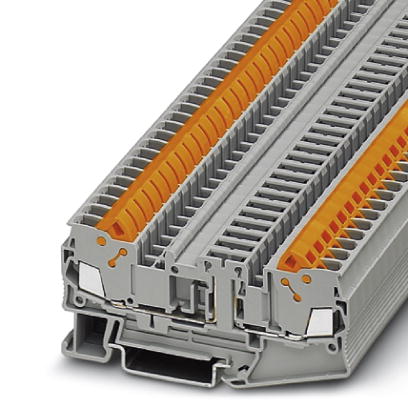

Клемма с размыкателем - QTC 2,5-TG - 3206490 Phoenix contact

Клемма с размыкателем , Тип подключения: Быстрое подключение, Сечение: 0,5 мм? - 2,5 мм?, AWG: 20 - 14, Номинальный ток: 20 А, Номинальное напряжение: 400 В, Длина: 82,5 мм, Ширина: 6,2 мм, Цвет: cерый, Монтаж: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Страна производства

Германия

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3206490

413 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клемма с размыкателем - QTC 2,5-TG - 3206490 Phoenix contact

Характеристики товаров

Опробовано для железнодорожного транспорта
Штекер для подключения компонентов схемы P-CO (3) используется для подсоединения различных структурных элементов, например, резисторов или диодов
Разделительный штекер P-DI (2) может устанавливаться во все клеммы с размыкателем. После размыкания цепи штекер P?DI устанавливается в базовую клемму в перевернутом состоянии
Изолированные проходные разъемы P-FIX (1) имеют такую же форму, как и проходные клеммы
Тройной ряд шунтирования обеспечивает возможность индивидуального распределения потенциалов и разветвления цепей питания

Общие сведения

Указание	Ток и напряжение определяются типом вставляемого компонента.
Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования

Размеры

Ширина	6,2 мм
Длина	82,5 мм
Высота NS 35/7,5	39,3 мм
Высота NS 35/15	46,8 мм

Общие сведения

Максимальный ток нагрузки	20 А (для кабеля сечением 2,5 мм? Поперечное сечение)
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	20 А
Номинальное напряжение U_N	400 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	гарантируется
Безопасность при прикосновении пальцами	гарантируется
Заданное значение испытательного импульсного напряжения	67,5 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,5 мм?/0,3 кг
	2,5 мм?/0,7 кг
Результат испытания на изгиб	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	1 Н
Результат испытаний глухой посадки	Испытание проведено
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на старение безвинтовых клемм Температурные циклы	192
Результат испытаний на старение	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,2 g²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	14
Тип подключения	Быстрое подключение
Материал, изоляция проводника	ПВХ / PE
Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	VDE 0295 Kl.1-5

Характеристики

Вес и габариты
Вес (грамм)	12.73
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Страна производства	Германия	Другие товары
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3206490
Артикул производителя	3206490
Модель	QTC 2,5-TG
EAN	4046356057677
